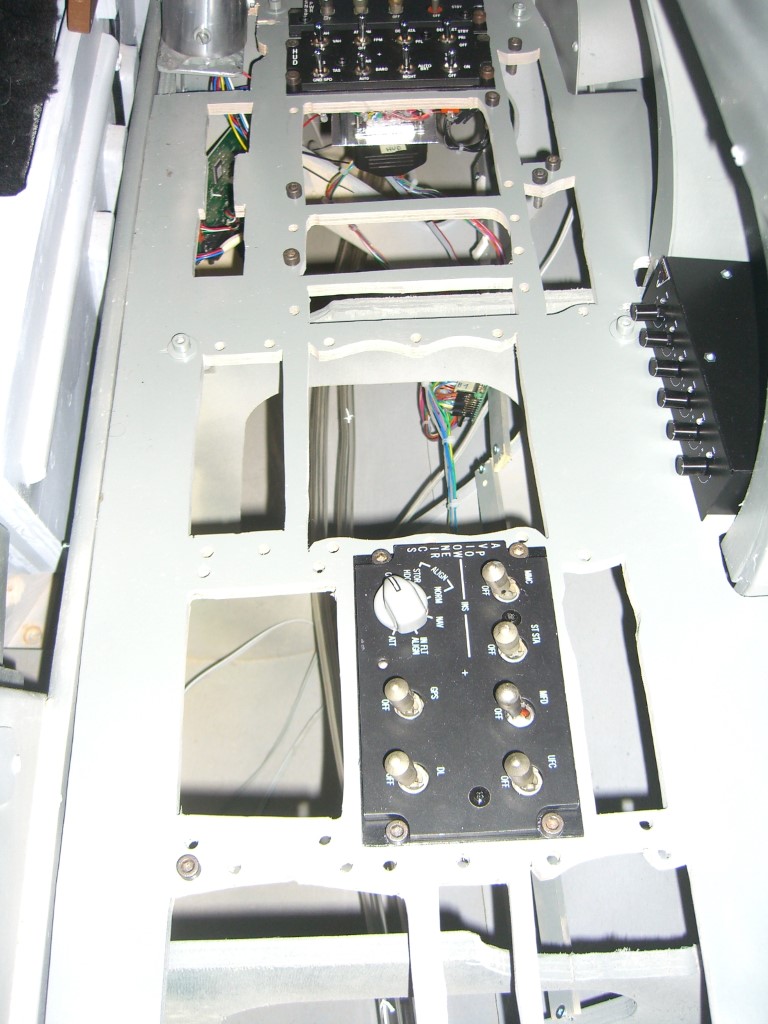

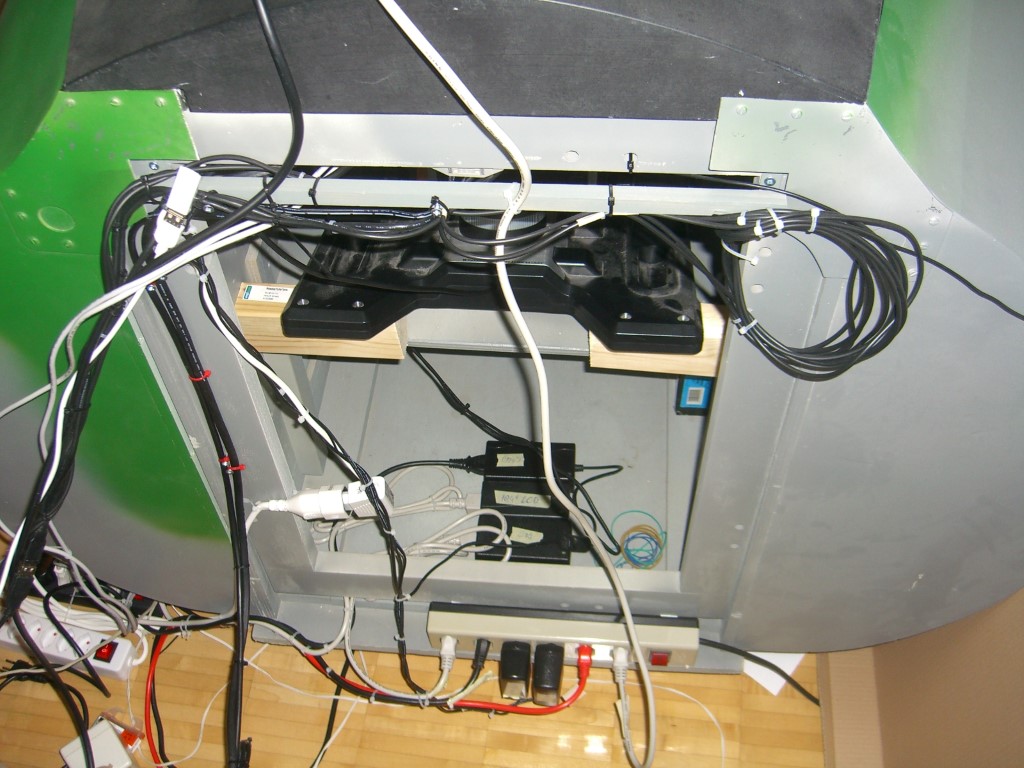

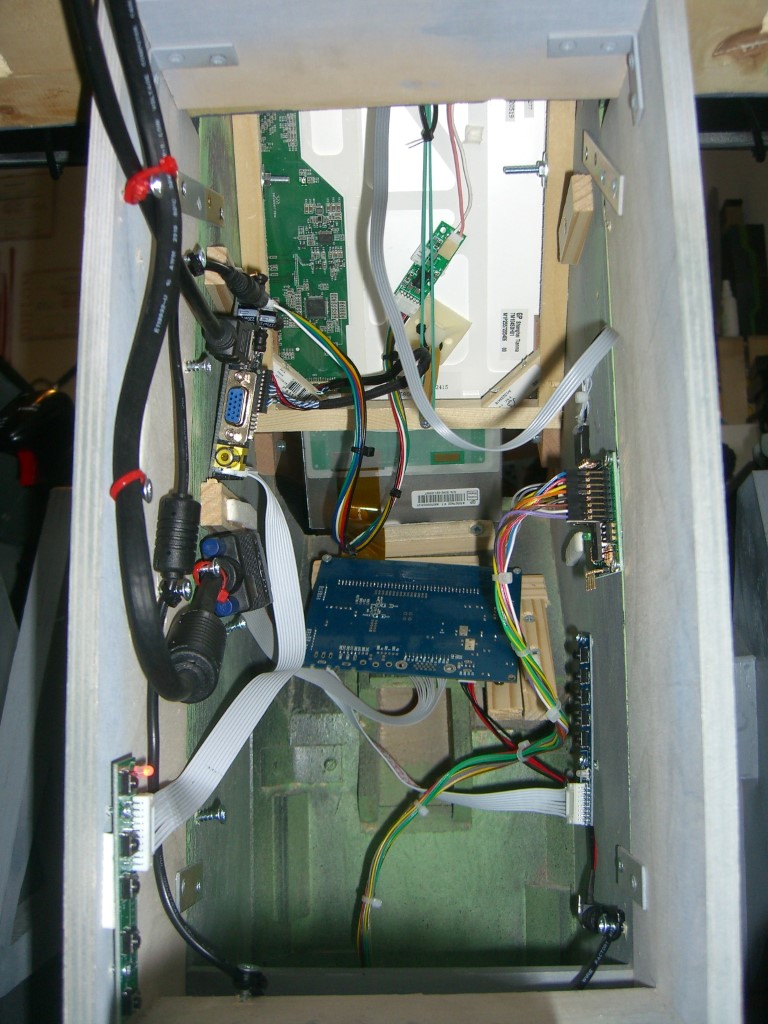

Nachdem ich heut endlich von meinem Cheffe das Boost-Boardbekommen hab (lag seit dem 24. auf der Post, er hats nur nedd geholt ) hab ichmal die LCD's für die Centerkonsole installiert... und jetzt tun mir die Hände und Arme weh... da kommste effektiv fast nirgendwo mehr ran, hätte mir da beim Zusammenbau vorher paar Gedanken darüber machen sollen... auch die Avionics-Bay unter dem Glareshield wird voller und voller... Nix für Leute die ne Kabelphobie haben ist auch die Vorderseite...

Heut abend dann mal testen und gucken wie sich das so verhält...

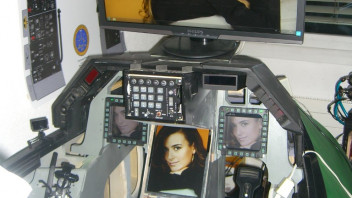

Displays laufen

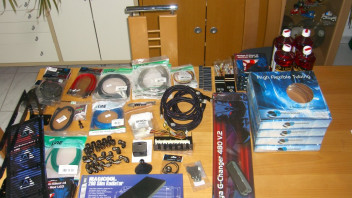

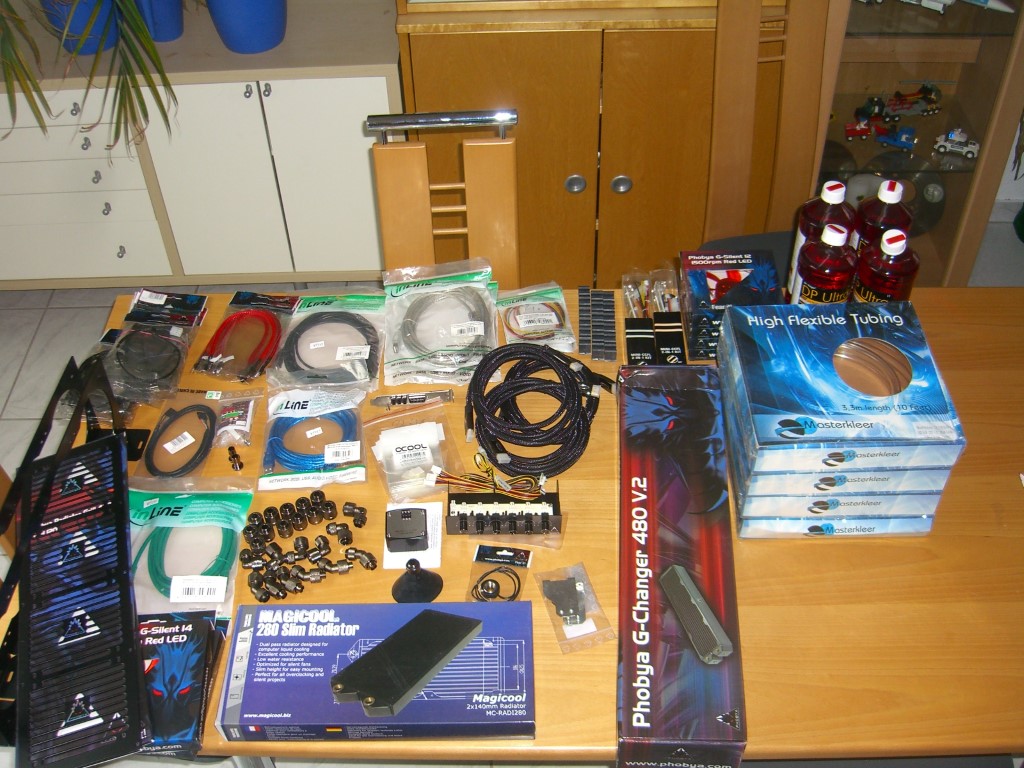

Material für die Fertigstellung der Wasserkühlung ist nun auch da

So, weiter im Programm.. mein Flugrechner hat jetzt oben unterm Deckel den 280er Radiator mit 340 cm2 Kühlfläche. Das ist für Notfälle wenn ich ihn als Office-Rechner brauche um die Kiste kühl zu halten wenn er mal nicht am Cockpit angeschlossen sein sollte. Am Cockpit selber kommen 2 480er Radiatoren mit 6 cm Dicke welche wohl eingies an Kühlleistung parat sellten werden. Selbst künftige Graphikkarten und die übertaktete i7-3930K CPU sollte damit gehen..

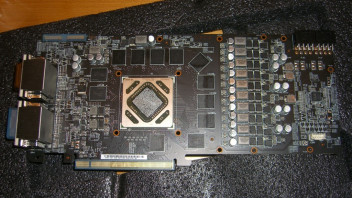

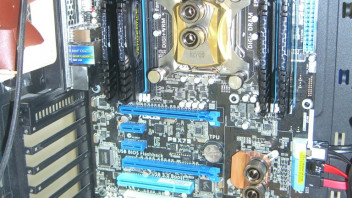

Ausserdem hab ich mal das Mainbaord mit den Wasserkühlern (die seit Dezember rum liegen) ausgestattet und meine HD7970 mal "nackig" gemacht

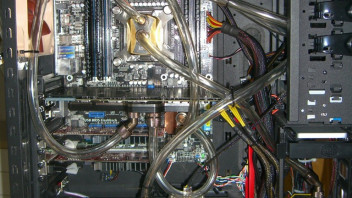

So, Rechner wieder zusammen....

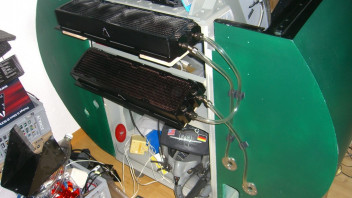

Radiatoren sind montiert.. ich geh pennen

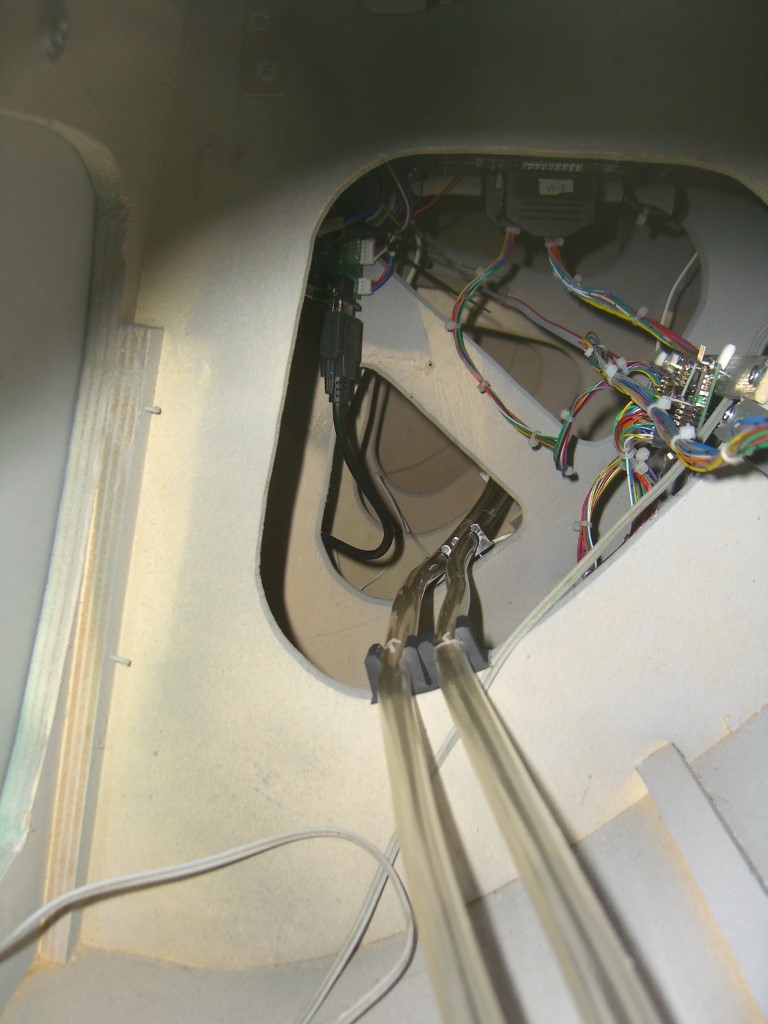

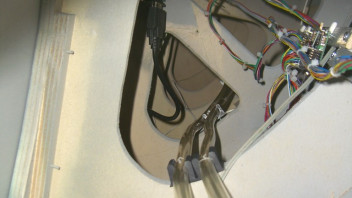

Radiatoren fertig lackiert und montiert, dazu die Schläuche verlegt und später am Abend wird dann mal befüllt und anschliessend entlüftet...

Flug PC ist jetzt fertig. Komponenten laufen derzeit noch im Serientakt aber dank Wasserkühlung sollte zum Beispiel die CPU auf 4,5 GHz rauf gehen und auch die 7970 sollte bis 1,35 GHz rennen ohne grössere Probleme

Reihenfolge vom Wasser hab ich jetzt so gelöst:
Pumpe -> CPU -> 280er Radiator -> HD7970 -> Southbridge -> Northbridge (Spannungswandler) -> Aquero 5 (Pumpen- und Lüftersteuerung) -> Schnellkupplung -> 480er Radiator -> 480er Radiator -> Schnellkupplung -> Ausgleichsbehälter -> Pumpe.
Vor der Pumpe ist ein Durchflussensor verbaut damit ich sehe wie viel die Pumpe an Wasser pro Stunde fördert. Liege mit dem grossen Kreislauf bei 50 Liter die Stunde, der Wert reicht.
Temperatursensoren sind einmal vor dem Durchlussensor und einmal nach der Northbridge. Auf die Art kann ich sehen wie heiss das Wasser wird am Ende der starken Komponenten im PC und wie kalt es von den Kühlern wieder zurück zur Pumpe kommt. Je nachdem wie gross die Differenz ist kann ich dann an den Radiatoren die Lüfter einschalten oder auch schneller drehen.
Aktuelle Werte nach 1 1/2 Stunden BMS am Dienstag waren eine Wassertemperatur von 38 Grad als es zu den Kühlern raus ging und im Rücklauf hatte ich 34 Grad. Wobei ich an den Radiatoren derzeit keine Lüfter installiert hab und die rein passiv arbeiten. Zimmertemperatur am Dienstag waren gut 29 Grad. Von daher reicht das selbst passiv betrieben aus. CPU hatte bei BMS im Game etwa 45rad und die Graphikkarte hat es auf 65 Grad gebracht.
Werte also absolut im grünen Bereich Füllmenge der gesamten Kühlung ist übrigens bei rund 4,2 Liter

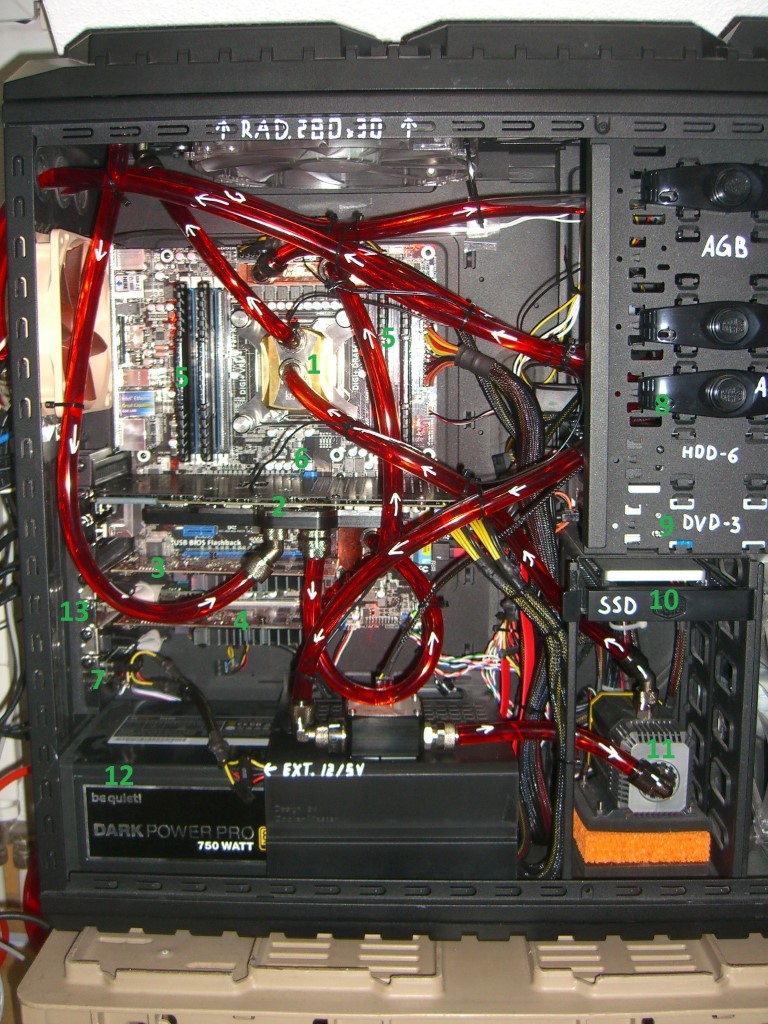

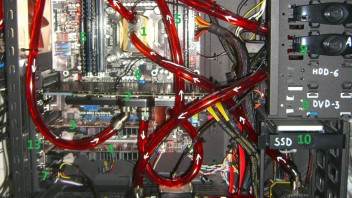

Folgende Komponenten werden mich also die nächsten Jahre in BMS begleiten:

1.) CPU -> Intel i7-3930K @ 3.2 GHz
2.) Graphik-> ASUS HD7970 GHz Edition 3 GB
3.) Center Konsole -> ASUS EAH6450 2GB Silent
4.) RWR und Backup ADI -> ASUS EAH6450 2GB Silent
5.) Speicher ->32 GB DDR3 Corsair Speicher
6.) Hauptplatine -> ASUS P9X79 Mainbaord
7.) Strom fürs Pit -> Stromanschluss für externe Geräte (12V vom Netzteil)
8.) Datengrab -> WD 2TB Festplatte mit 5400 u/min
9.) Optisches Laufwerk -> ASUS DVD-RW Laufwerk
10.) SSD -> Plextor M5 Pro mit 256 GB als Hauptplatte für Windows
11.) Pumpe- > Aquasteam XT Ultra
12.) Netzteil -> Bequiet P10 Pro mit 750W
13.) Zusatzkarte -> USB PCI Steckkarte mit 4 zuätzlichen USB 2.0 Anschlüssen

Geändert wird die Tage noch dass die 7" MFD mittels eines neuen HUB's an den USB 3.0 Anschluss kommen. Auf die Art kann ich Datenstau auf der 2.0er Leitung vermeiden. Der Kann ja nur maximal 480 Kbps und das könnte unter Umständen mit 2 Dispalys, 2 MFD Rahmen und dem ICP zusammen doch etwas Eng werden wenn das alles an einem einzelnen USB Hub hängt.

Cester
Dann stell doch einfach mal alle deine Lüfter ab, mal sehen ob dass dann immer noch so bleibt

Bumerang
Stromversorgung rennt eigentlich stabil. Ich verwende ja generell nur HUB's mit Netzteil. Und der neue 3.0er is einer der gehobeneren Klasse... sogar mit Überspannungsschutz für jeden Port etc.

Mir gehen einfach langsam die 2.0er Anschlüsse aus, von daher kann ich das wo den meisten Verkehr udn Stromverbrauch hat gut auf den 3.0er Bus hängen, die brauch ich ja sonst eh nicht.

Wo hast du als Prosition die USB Schirme hin gepackt? Rechts oder unterhalb vom Hauptschirm?

Ich bin einfach drauf gekommen dass BMS wenn imme es geht am 1. Schrim sein soll und dieser mit Position 0 und Höhe 0 starten sollte. Sobald ich Schirme unterhalb oder Links davon hatte hatte ich Probleme mit der Taskleiste oder anderen Programmen die es beim Wechsel in die 3D Welt verschoben hat.

Das grösste Problem im moment sind aber die Reihenfolge der Schirme. Ich hab einen 27" Monitor an der HD7970 als Hauptschirm. Dann den 10,4" am HDMI der 2. Graphikkarte (HD6450), den 5" am VGA der 2. Karte und nen 2. 5" am VGA der 3. Graphikkarte auch HD6450). Dazu halt die 2 USB Schirme. Beim Windows Start hab ich zuerst immer die Taskleiste und alle Meldungen komischerweise am 10,4" LCD statt am 27".. (BIOS udn Windows Startmeldung kommen aber am 27") bis er dutzende Male umschaltet und dann die 7" endlich auch einbindet, die kommen immer zum Schluss. Vor allem seit ich die SSD drin hab ist das extrem geworden, vorher wurden die Schirme schon initialisiert bevor der Desktop da war, jetzt seit der Rechner so schnell geworden ist kommen die Dinger nicht mehr mit und dan verschiebt sich immer alles. Abhilfe hat es hier geschaffen die 2 USB Schrime ganz nach Rechts zu positionieren so dass sie einfach dazu kommen und sich dazwischen nix mehr ändert.
Aber das mit den ersten Meldungen auf den 10,4" stört mich immer noch etwas

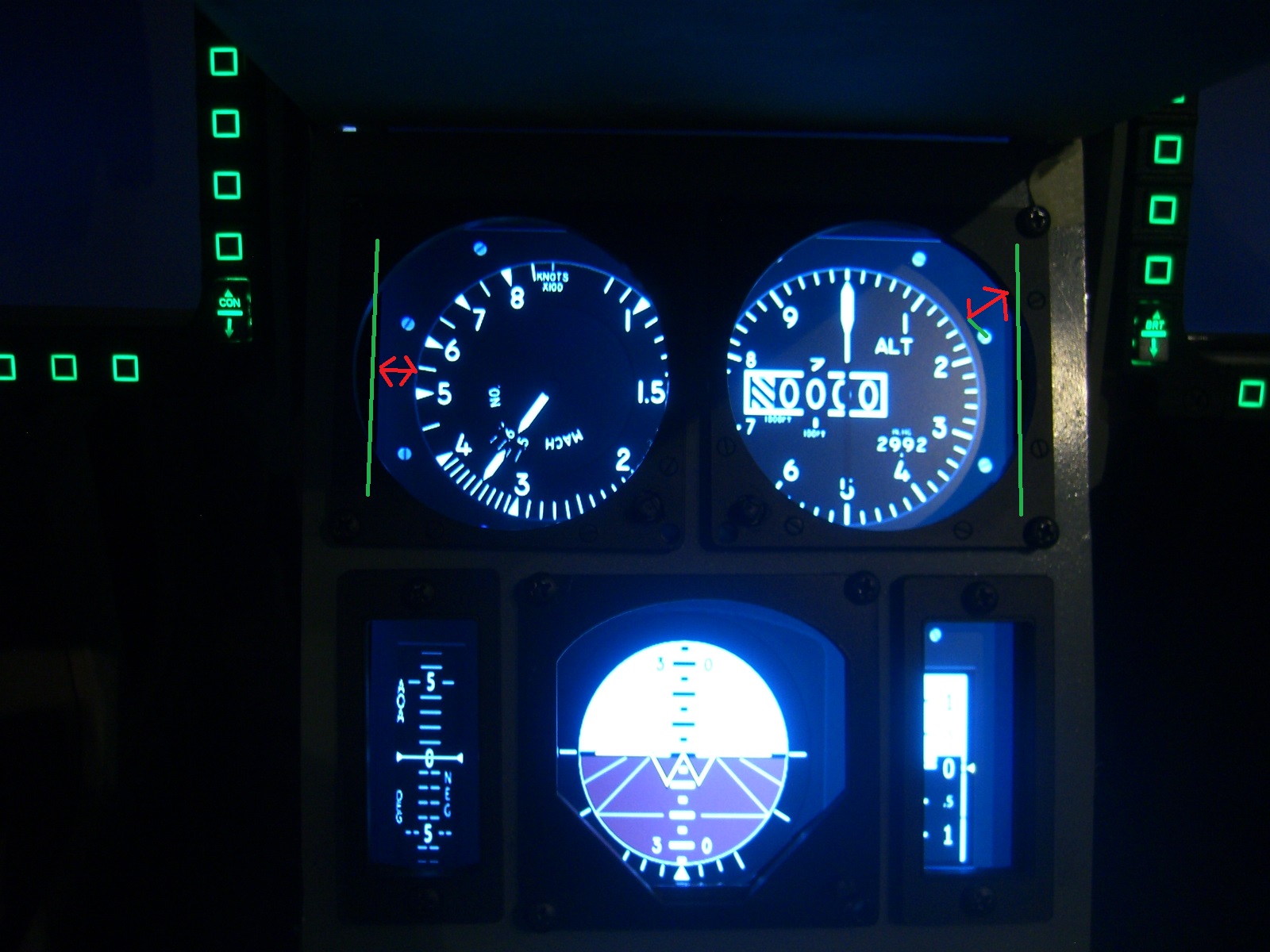

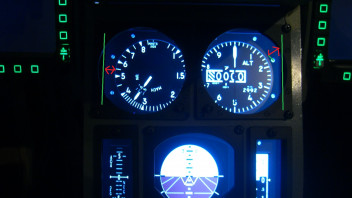

Mittelkonsole installiert, LCD rennt, Helios eingerichtet und dann drauf gekommen dass es nicht so funzt wie ich das gern hätte Helios zeigt nicht nur das Instrument an sondern auch den Rahmen rundum. Aus dem Grund kann das Instrument nicht bis zum Rand (grüner Strich) ziehen und auch die Grösse bekomme ich nicht so hin da mir der Rand (roter Pfeil) im Weg ist Die Rahmen als solches brauche ich eigentlich nicht sondern nur die Instrumente... weiss da jemand von euch Rat?

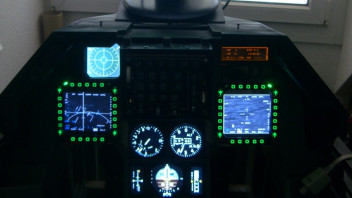

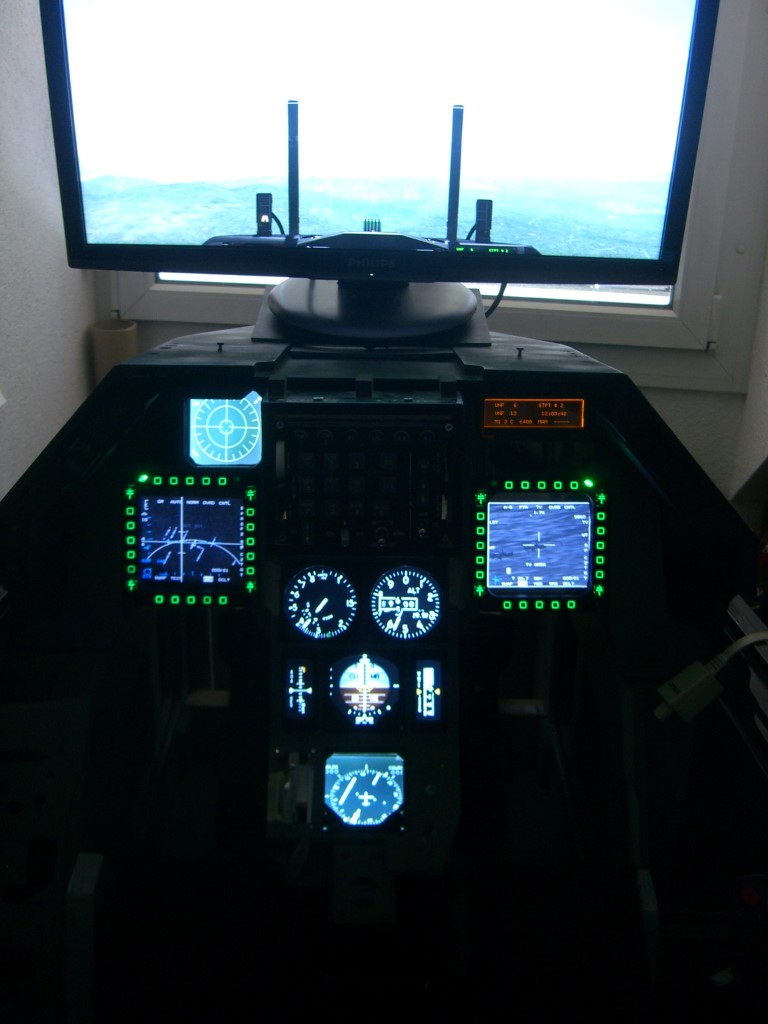

Es rennt Und es wird besser und Besser...

Mit MFDE rennt es jetzt gut, allerdings is die Qualität von MFDE gegenüber Helios wie Falcon AF zu BMS....
